Description

Le Neurotrac MyoPlus 4 Pro est un dispositif nomade particulièrement efficace qui allie biofeedback et électrothérapie par neurostimulation pouvant être combinés avec le mode ETS.

Neurotrac a créé une gamme PRO avec des appareils extrêmement performants et très simples à manier et à utiliser au quotidien.

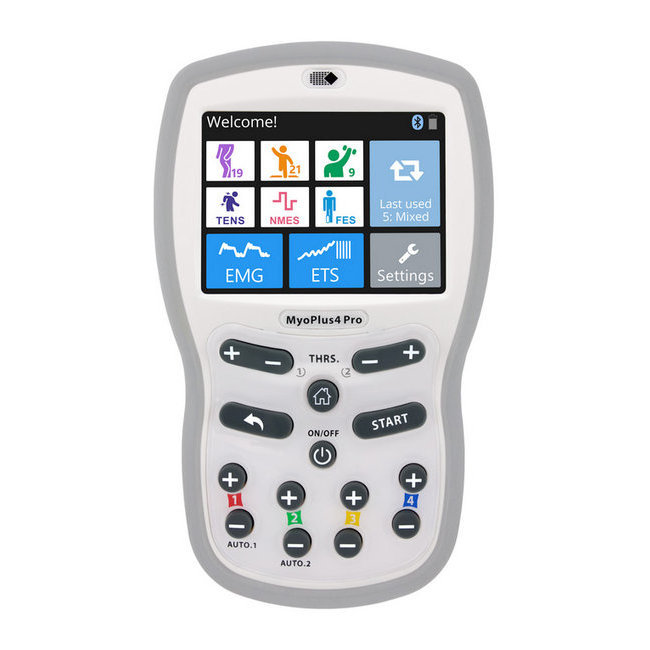

• Le MyoPlus 4 PRO est équipé d'un large écran couleur tactile de 7 x 5,2 cm pour une utilisation confortable des fonctionnalités et une visualisation claire des graphiques, en électrostimulation ou en biofeedback.

• Afin de rendre les séances de biofeedback plus fluides et plus agréables, une voix (en français) annonce les temps de travail et de repos, ce qui évite d'avoir l'oeil rivé sur l'écran pour suivre les exercices de contractions et de relâchements.

• Possibilité de création de groupes de programmes les plus utilisés pour un accès plus rapide à partir de l'écran d'accueil.

• Tout comme sur les autres modèles de la gamme PRO, la touche "i" permet un accompagnement du professionnel lorsqu'il sélectionne un programme et donne les informations pour :

  • Les conditions et les traitements
  • L'application du programme
  • Le placement des électrodes

Quelle est la différence entre le MyoPlus 4 PRO et le MyoPlus 2 PRO ?

Ces deux appareils ont les mêmes programmes et les mêmes fonctionnalités, la différence réside dans le nombre de voies/canaux. Le MyoPlus 4 PRO dispose de 4 canaux pour connecter jusqu'à 8 électrodes et le MyoPlus 2 PRO est doté de 2 canaux pour relier jusqu'à 4 électrodes maximum. Le choix se fait donc en fonction des besoins du professionnel de santé dans son activité.

Branchements possibles sur le MyoPlus 4 PRO :

• 2 canaux EMG biofeedback
• 2 canaux ETS (stimulation déclenchée une fois le seuil de biofeedback atteint)
• 4 canaux STIM

soit :

• en EMG sur 2 voies et STIM sur 2 voies
• en ETS sur 2 voies et STIM sur 2 voies
• ou STIM sur 4 voies

• Il est aussi possible de de combiner EMG, ETS et NMES-STIM en un seul programme grâce au mode multiphase.
• La commande du seuil EMG (biofeedback) peut être manuelle ou automatique et gérée directement sur l'appareil ou sur le logiciel Neurotrac.

MyoPlus 4 PRO dispose de nombreux programmes préréglés particulièrement adaptés à :

Programmes

L'appareil Neurotrac MyoPlus 4 Pro dispose de :

• 19 programmes spécifiques pour la rééducation du plancher pelvien
• 21 programmes spécifiques pour la rééducation sportive et musculaire
• 9 programmes spécifiques pour la rééducation fonctionnelle
• 10 plages de programmes personnalisables pour chaque mode : TENS (traitement de la douleur), NMES (stimulation musculaire) et FES (électrostimulation fonctionnelle). Pour chaque programme, jusqu'à 5 phases (temps de travail et de repos) avec des courants différents (continu ou modulé) peuvent être configurées :
  • TENS : STIM CON/MOD
  • NMES : STIM CON/SYN/ALT/MOD
  • FES : ETS, STIM CON/SYN/ALT/MOD, EMG
• la possibilité de passer en mode multiphases pour combiner EMG/ETS/STIM en un seul programme.

Les programmes sont configurés avec une phase unique ou avec plusieurs phases pouvant combiner EMG/ETS/STIM.

Détails des programmes et protocoles du Neurotrac MyoPlus 4 PRO

• Programmes pour la rééducation périnéale
• Programmes pour l'entraînement sportif ou la rééducation musculaire
• Programmes pour la rééducation fonctionnelle
• Caractéristiques des plages de programmes personnalisables (EMG,NMES-STIM, ETS, FES, TENS)
• Manuel d'utilisation
• Protocoles de traitement (documents en anglais)

19 programmes pour le plancher pelvien

Les 21 programmes pour l'entraînement sportif et la rééducation musculaire

9 programmes pour la rééducation fonctionnelle

Plages de programmes personnalisables

• Un programme en EMG : ajustement des temps de travail et de repos, et du nombre d'essais
• Un programme en ETS : ajustement des temps de travail et de repos, du nombre d'essais, et des paramètres de stimulation
• Une série de 10 programmes en TENS (antalgique) - jusqu'à 5 phases
• Une série de 10 programmes en NMES (stimulation exicto-moteur) - jusqu'à 5 phases
• Une série de 10 programmes en FES (rééducation fonctionnelle ) - jusqu'à 5 phases

Le livret d'utilisation du MyoPlus 4 PRO

Téléchargez gratuitement le manuel de l'utilisateur du MyoPlus 4 PRO en cliquant ici.

Note importante : Bien que richement documenté, notre site n'a pas vocation à se substituer aux conseils qui peuvent vous être donnés par les professionnels de santé (kinésithérapeutes, sages-femmes, médecins spécialistes, médecins généralistes...).

Aussi, nous vous recommandons vivement, avant tout achat d'appareil, de vous rapprocher de ces derniers. Ils peuvent vous informer quant au choix du dispositif qui correspond le mieux à votre pathologie, vous indiquer quels programmes utiliser et vérifier toutes contre-indications à l'utilisation de l'électrostimulation (maladie cardiaque, diabète, épilepsie, grossesse, port de pace-maker...).

LOGICIEL

Logiciel Neurotrac : aller plus loin dans les fonctionnalités du MyoPlus 4 PRO

Le MyoPlus 4 Pro est fourni de série avec la version complète du logiciel Neurotrac pour PC. La licence permet jusqu'à 5 installations sur 5 postes distincts.

La connexion entre l'appareil et le logiciel se fait sans fil, via une clé Bluetooth (jusqu'à 10 mètres).

Notez que les jeux et les programmes du MyoPlus 4 PRO fonctionnent sans logiciel.

Les avantages du logiciel professionnel pour les kinésithérapeutes, sages-femmes ou thérapeutes :

• Suivi et gestion des patients (séances, bilan, exercices, etc.)
• Récuperation de l'ensemble des données enregistrées dans le fichier journal du MyoPlus 4 Pro
• Visualisation sur écran PC des exercices présentés sous forme de jeux
• Visualisation sous forme de graphiques de l'évolution des résultats des séances

• Enregistrement des séances réalisées à domicile avec l'appareil, puis tranfert sur le logiciel



Exemples de graphiques des programmes ETS et STIM



Environnement d'utilisation du logiciel Neurotrac

Infos techniques

EMG (biofeedback)

• EMG à deux canaux
• Échelle d'EMG : de 0.2 à 2000 μV SRM (continue)
• Sensibilité : 0.l μV SRM
• Précision : 4 % d'indication de μV +/-0.3 μV à 200 Hz
• Filtre passe-bande sélectionnable – largeur de bande 3 db
• Large : de 18 Hz +/- 4 Hz à 370 Hz +/- 10 % - Indication moins de 235 microvolts de 10 Hz +/-3 Hz à 370 Hz +/- 10 % - Indication plus de 235 microvolts
• Étroit : de 100 Hz +/- 5 % à 370 Hz +/- 10 %
• Filtre encoche : 50 Hz (Canada 60 Hz) - 33 dbs (précision 0.1 %)
• Taux de rejet en Mode Commun : Minimum 130 dbs à 50 Hz
• Périodes de Travail/Repos : 2-99 secondes.
• Nombre d'essais : 1-99

Batteries et chargeur :

• Batterie : 4 piles AA de 1,5 V
• Chargeur facultatif : agréé CE

Stimulation neuromusculaire

• Stimulateur à 4 canaux
• L'amplitude 0-90 mA sous charge 500 Om – la valeur réelle de mA sera inférieure à cause de la conductibilité d'électrode : sous charge de 1000 Om (électrodes en mauvais état) la valeur maximale de mA sera limitée jusqu'à 75 mA, et sous charge de 1500 Om la valeur maximale de mA sera limitée jusqu'à 50 mA.
• Type : courant continu, tension maximale de sortie 70 V +5/-10 V
• Forme d'ondes : symétrique, rectangulaire, biphasé avec le courant constant net zéro
• Sélection de largeur d'impulsions : 50-450 μS (précision 2 %)
• Sélection de taux d'impulsions : 2-100 Hz (précision 2 %)
• Périodes de Travail/Repos : 2-99 secondes
• Temps : 1 - 99 minutes
• Temps de courbe montante : 0.1 - 9.9 secondes
• Programmes d'opération préréglées et programmés par les utilisateurs
• Arrêt automatique du dispositif en cas de détection de l'électrode ouverte au - inférieur de 0.5 mA .

L'appareil s'arrête automatiquement s'il n'est pas utilisé (économie d'énergie). À titre d'exemple, en mode de réglage des paramètres, il s'arrête si vous n'appuyez sur aucun bouton pendant une période d'1 minute ou plus, ou en mode de stimulation (écran d'accueil) si tous les canaux sont à 0mA.

Durée de vie moyenne prévue des piles : 4 piles AA de 1,5 V : 8-16 heures en mode STIM, 25 heures en mode EMG.

• Dimensions : 150 x 89 x 35 mm
• Poids : 0,160 kg (sans batterie)

Appareil conforme aux normes CE 1020

Appareil garanti 2 ans - hors piles, batteries, cables, accessoires (voir les conditions de garantie).

Les câbles, sondes ou électrodes sont également disponibles à l'unité dans notre rubrique Accessoires.

Contenu du coffret

• 1 dispositif d'électrostimulation Neurotrac MyoPlus 4 Pro (référence fabricant : MYO420A)
• 4 électrodes autocollantes
• 2 câbles patients connexion bananes 2 mm
• 1 câble de référence
• 4 piles AA de 1,5 V
• 1 stylet pour l'écran tactile

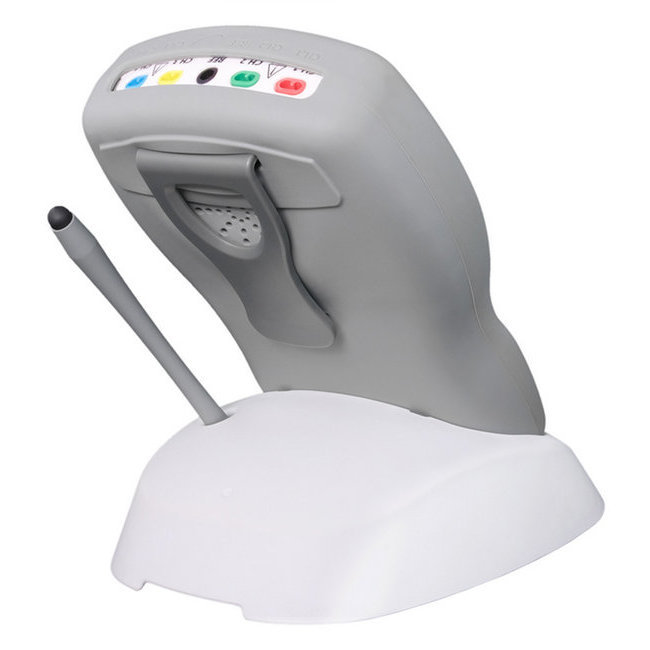

• 1 support de bureau
• 1 coque de protection en caoutchouc
• 1 n° de licence pour l'installation du logiciel Neurotrac sur 5 postes PC (un accès internet du PC est impératif car le logiciel doit être téléchargé via un lien web du fabricant)
• 1 clé dongle Bluetooth pour la connexion entre l'appareil Neurotrac et l'ordinateur
• 1 livret de mise en route en français

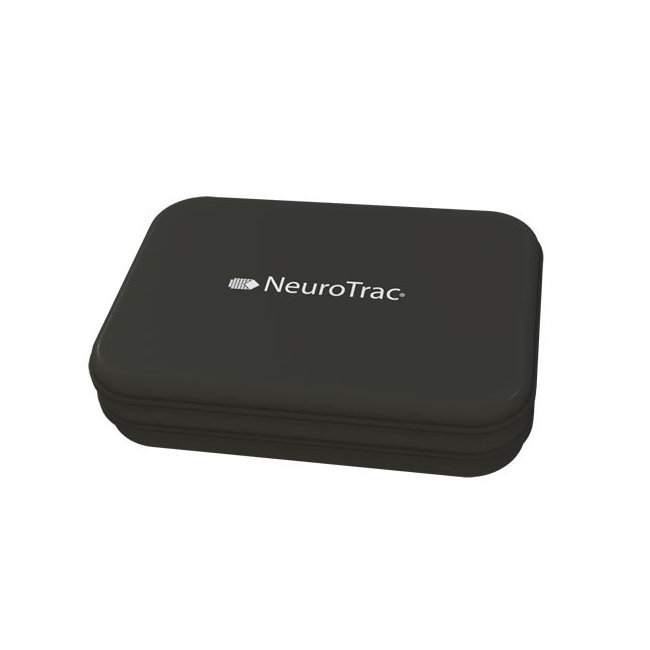

• 1 valise de rangement

Mentions obligatoires : Ce dispostif médical est un produit de santé réglementé qui porte, au titre de cette réglementation, le marquage CE.

• Dénomination : MyoPlus 4 PRO
• Destination : Dispositif pour rééducation par électrostimulation et par biofeedback
• Fabricant : Verity Medical LTD
• Instructions : Lire attentivement les instructions figurant dans la notice ou sur l'étiquetage.
• Consignes de prudence : En cas de doute, veuillez consulter un professionnel de santé.
• Classe : IIa - CE0123
