Description

Un appareil d'électrostimulation combinant TENS et EMS

Neurotrac propose, dans un seul et même appareil, l’électrostimulation TENS (antalgique et analgésique) et l’électrostimulation EMS/STIM NMS (électro-myo-stimulation) permettant la stimulation et la sollicitation des muscles. En agissant en synergie, elles permettent d’apaiser efficacement les douleurs et de rééduquer plus confortablement les membres affaiblis.

Certaines plages de programmes sont personnalisables pour adapter les traitements aux particularités des pathologies des patients.

La stimulation TENS (soulagement de la douleur) donne particulièrement de très bons résultats sur :

• l'arthrite
• la polyarthrite rhumatoïde
• les douleurs postopératoires
• le lumbago
• les blessures sportives
• les cicatrices et la douleur fantôme
• les douleurs osseuses
• les névralgies
• les douleurs liées aux cycles menstruels
• les maux de dos
• les douleurs dues au cancer
• les douleurs diffuses
• la sciatique
• la douleur des muscles de l'épaule
• les sensations de tension
• le mal des transports
• les nausées matinales

Le courant EMS (electro-myo-stimulation) ou STIM : cette électrostimulation musculaire permet une action ciblée sur :

• la paralysie sciatique poplitée externe
• l’augmentation de la masse musculaire, le renforcement musculaire
• l'échauffement avant l'exercice
• l’amélioration de l’amplitude musculaire
• l’amélioration de la circulation sanguine

Cet appareil d'électrostimulation peut être utilisé en exécutant un programme dans sa globalité ou de façon plus contrôlée à l’aide de la télécommande (appelée aussi interrupteur ou commande à distance) fournie avec l’appareil qui permet d'engager ou d'interrompre la stimulation électrique à n'importe quel moment de la séance. Seuls les programmes 11 à 15 fonctionnent avec cet interrupteur.

19 programmes d'électrothérapie pour répondre à toutes les attentes

Neurotrac Rehab propose 19 programmes articulés autour des courants TENS et EMS/STIM :

• P01-P04 - Programmes TENS continu/conventionnel
• P05-P06 - Programmes TENS Burst
• P07-P08 - Programmes TENS modulé
• P09-P10 - Programmes TENS personnalisables
• P11-P14 : Programmes de neurostimulation (EMS/STIM) avec commande à distance
• P15 : Programme de neurostimulation (EMS/STIM) avec commande à distance personnalisable
• P16-P19 : Programmes de neurostimulation (EMS/STIM) avec 3 phases personnalisables

Programmes

Pour en savoir plus sur le Neurotrac Rehab :

• les programmes du Neurotrac Rehab
• le livret de l'utilisateur du Neurotrac REHAB
• les protocoles (documents en anglais)

Les programmes du Neurotrac Rehab

• P1 : Douleur continu - TENS conventionnel - haute fréquence
• P2 : Douleur continu - TENS conventionnel
• P3 : Douleur continu - TENS conventionnel
• P4 : Douleur continu - TENS conventionnel - haute fréquence
• P5 : TENS Burst
• P6 : TENS Burst
• P7 : TENS modulé (cycle de fréquence et durée d'impulsion modulé)
• P8 : TENS modulé (cycle de fréquence et durée d'impulsion modulé)
• P9 : TENS conventionnel (continu) - programme personnalisable
• P10 : Tens modulé - cycle de 6 sec (fréquence et durée d'impulsion paramétrables
• P11 : STIM NMS avec utilisation de l'interrupteur avec temps de travail et de repos
• P12 : STIM NMS avec utilisation de l'interrupteur avec temps de travail et de repos
• P13 : STIM NMS avec utilisation de l'interrupteur avec temps de travail et de repos
• P14 : STIM NMS avec utilisation de l'interrupteur avec temps de travail et de repos
• P15 : Programme personnalisable STIM NMS avec interrupteur
• P16 : Programme personnalisable STIM NMS avec 3 phases paramétrables
• P17 : Programme personnalisable STIM NMS avec 3 phases paramétrables
• P18 : Programme personnalisable STIM NMS avec 3 phases paramétrables
• P19 : Programme personnalisable STIM NMS avec 3 phases paramétrables

Les différents modes TENS

TENS conventionnel ou normal : ce mode permet à l’utilisateur de choisir une fréquence entre 2 Hz (basse fréquence) et 200 Hz (haute fréquence) et une durée de pulsation entre 50 μs et 300 μs. Parmi les trois modes, c’est le plus utilisé. La fréquence la plus courante est 80 Hz - 90 Hz et la durée de pulsation 200 μs.

TENS Ponctuel : ce mode est comparable à la technique TENS à basse fréquence si ce n'est que chaque pulsation à basse fréquence est remplacée par une salve de 9 pulsations (200 μs) à 150 Hz - 185 Hz. Ce mode est une combinaison de TENS conventionnel et de TENS à basse fréquence. On compare souvent le mode ponctuel à l’acupuncture.

TENS Modulé : ce mode est conçu pour éviter l’accoutumance de certains patients. La fréquence et la durée de pulsation sont continuellement renouvelées sous forme de cycle.

Les protocoles

• Le traitement de la douleur par le TENS
  par Dr. Deirdre Walsh, coordinatrice du Rehabilitation Sciences Research Group
• La stimulation électrique fonctionnelle (FES) de l'AVC
  par Juan Nicolás Cuenca et Eric Lazar

Informations techniques

Caractéristiques techniques

• Dimensions : 108 x 62 x 23 mm
• Poids : 0,070 kg sans pile, 0,100 kg avec pile
• Connectique de sortie : fiches bananes 2 mm (possibilité de branchement avec connectique DIN par adaptateur, vendu en option)
• 2 canaux : circuits isolés individuellement
• Amplitude : 0-90 mA sous charge 500 Om
• Type : courant continu, tension maximale de sortie 180 V +30/-10 V
• Forme de pulsation : asymétrique, rectangulaire, biphasique avec un courant DC de zéro
• Durée de pulsation : 50 μs – 450 μs (précision de 2 %).
• Fréquence de pulsation : en mode continu 2 Hz – 200 Hz (précision de 2 %).
• Mode : Continu, Ponctuel ou Modulation
• Mode ponctuel : salves de 9 pulsations (200 μs) à 150 Hz ou 185 Hz sur une durée de deux secondes
• Mode modulation : cycle de 6 secondes au cours duquel la largeur simultanée et la fréquence de répétition des pulsations sont modulées.
• Mode TENS les largeurs d’impulsions démarrant à 50 μs augmentent exponentiellement jusqu’à 250 μs pendant 3 secondes, avant de redescendre à 50 μs pendant 3 secondes. Les fréquences démarrant à 20 Hz augmentent exponentiellement jusqu’à 85 Hz pendant 3 secondes avant de redescendre à 20 Hz pendant 3 secondes. TENS 8 : Les largeurs d’impulsions restent fixes à 200 μs. Les fréquences démarrant à 32 Hz augmentent exponentiellement jusqu’à 100 Hz pendant 3 secondes avant de redescendre à 32 Hz pendant 3 secondes.
• Durée de la période de traitement : de 1 minute à 12 heures
• Indicateur de batterie
• Détecteur de circuit ouvert : si un circuit ouvert est détecté à la sortie de la voie A ou B, le courant de sortie redescend à zéro.
• Conditions ambiante d’utilisation : de +10 à +30 ºC. Humidité 0-90 %
• Conditions de stockage et de transport : -10 à +50 ºC
• Produit conforme aux normes CE (CE 0123)

Mentions obligatoires : Ce dispostif médical est un produit de santé réglementé qui porte, au titre de cette réglementation, le marquage CE.

• Dénomination : Neurotrac REHAB
• Destination : Neurostimulateur
• Fabricant : Verity Medical LTD
• Instructions : Lire attentivement les instructions figurant dans la notice ou sur l'étiquetage.
• Consignes de prudence : En cas de doute, veuillez consulter un professionnel de santé.
• Classe : IIa - Norme CE0123

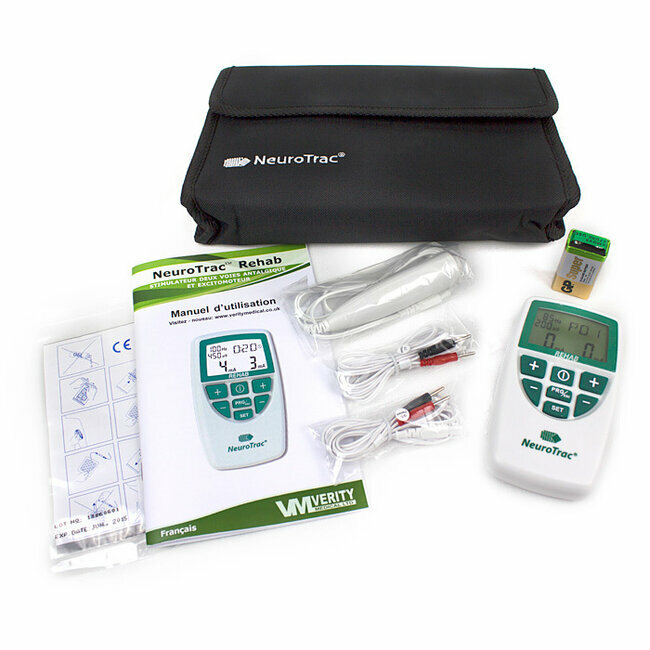

Contenu du pack

• 1 électrostimulateur Neurotrac Rehab (Référence fabricant : ECS305A)
• 4 électrodes autocollantes 50 x 50 mm
• 2 câbles de connexion double conducteurs
• 1 piles 9 volts
• 1 télécommande filaire
• 1 manuel d’utilisation en français
• 1 sac de transport/rangement en tissu

Appareil garanti 2 ans - hors piles, batteries, câbles et accessoires (voir les conditions de garantie)

Les câbles, sondes ou électrodes sont également disponibles à l'unité dans notre rubrique Accessoires.
